Wir unterstützen Sie bei Netzstörungen mit Messungen und fachlicher Begutachtung vor Ort sowie in der Ursachen-Analyse konkreter Betriebsstörungen, die durch Netzprobleme in Ihrem Energieversorgungsnetz entstehen. Auf Basis unserer Netzanalyse erarbeiten wir einen geeigneten und kostenoptimierten Lösungsvorschlag für Sie.

Netzanalysen sind ein wesentlicher Bestandteil unserer EMV Störungsanalysen. Hier erfahren Sie mehr.

Häufig sind aus unserer Erfahrung vielen Anlagenerrichtern und -betreibern die möglichen Fehlerursachen und Auswirkungen im Zusammenhang mit unzureichender elektromagnetischer Verträglichkeit (EMV) weder bewusst noch bekannt. Im Rahmen unserer EMV Störungsanalysen decken wir die Problemstellen auf und geben klare und nachvollziehbare Lösungsvorschläge.

Wichtige Bestandteile unserer EMV-Störungsanalysen:

• Analyse der Spannungsqualität und dies speziell in Zusammenhang mit den gestörten Geräten und Anlagen

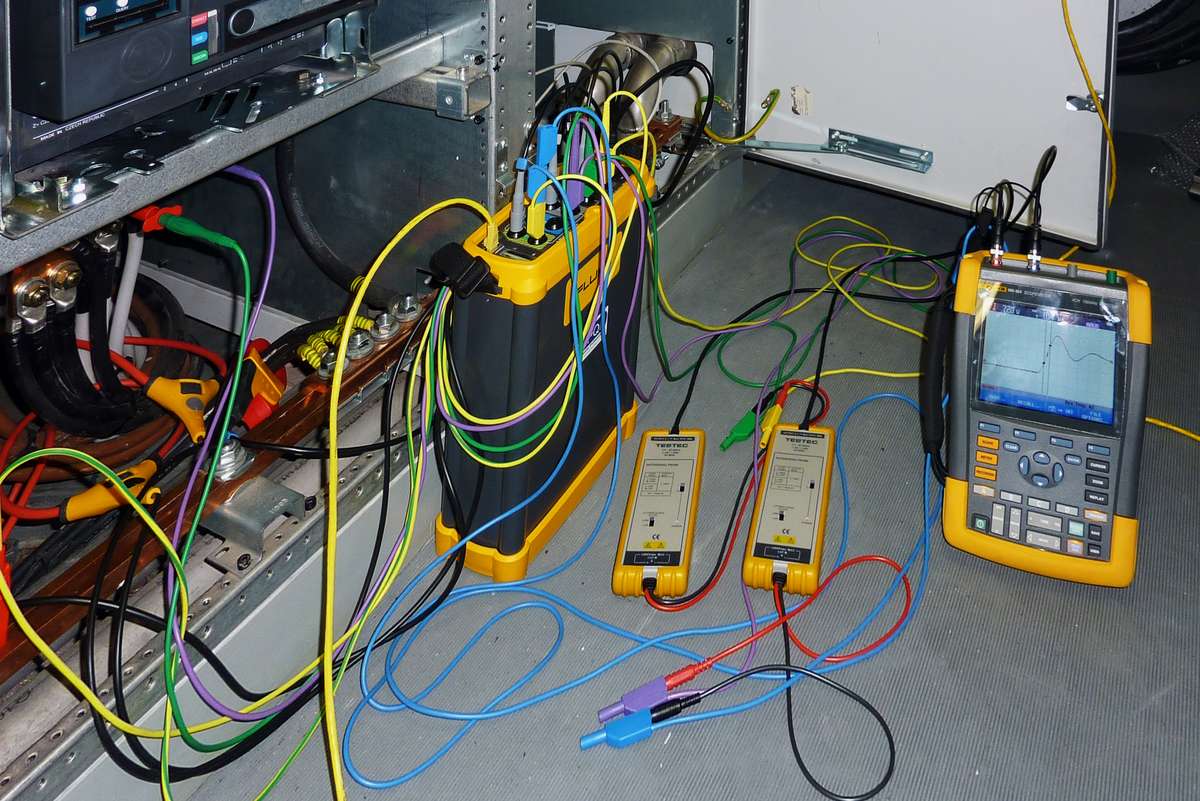

• Durchführung spezieller Messungen mit besonderen Netzanalysatoren und Oszilloskop
• Analyse der Netzform und der korrekten Umsetzung
• Bestandsaufnahme des Potentialausgleichs, inklusive Potentialausgleichströme (häufig auch als vagabundierende Ströme bezeichnet)
• Gezielte Messungen von Ausgleichströmen an gestörten Anlagen und Betreibsmitteln sowie Kommunikations- und Messkabeln
• Analyse der korrekten Kabelverlegung und deren Anschluss
• Falls erforderlich auch Analysen und messtechnische Aufnahmen unter Einbeziehung weiterer möglich erscheinender Fehlerursachen

Ströme auf dem Potentialausgleich von Anlagen und Betriebsmitteln sind eine häufige und weit verbreitete Fehlerursache in Industrieanlagen und Gewerbebetrieben. Hierbei können die Ströme verschiedene Ursachen haben. In Fachkreisen wird häufig von vagabundierenden Strömen gesprochen, was hauptsächlich auf die Wahl der falschen bzw. EMV-unfreundlichen TNC oder TNC-S Netzform abzielt. Dies ist aus unserer Erfahrung aber nur eine von vielen Ursachen von Störströmen z.B. auf Datenleitungen, über empfindliche Messgeräte, auf Kabelschirmen, über Steuerungen und sonstigen Anlagen- oder Gehäuseteilen. Der Strom kann dann über entstehende Potentialdifferenzen oder sein Magnetfeld eine störende Wirkung verursachen und sogar zu thermischen Zerstörungen führen.

Häufige Ursachen für Potentialausgleichströme (vagabundierende Ströme):

• Wahl der EMV unfreundlichen Netzform TNC oder TNC-S und dadurch zwangsläufig Betriebsströme auf dem Potentialausgleich
• Mehrfacherdung von Neutralleitern innerhalb eines TNS Netzes (unzulässig aber häufig)
• Ableitströme von Betriebsmitteln (sehr häufig durch EMV Filter)
• Falsche Kabelverlegung und dadurch induktiv eingekoppelte (Kreis-)Ströme
• Externe Quellen, wie z.B. Bahnnetze (16,7 Hz), Freileitungen und atmosphärische Entladungen

Im Rahmen unserer EMV Störungsanalysen oder Bestandsaufnahmen decken wir die Ursachen und Pfade solcher Ströme auf, bewerten sie auf Störpotential und geben klare Handlungsempfehlungen.

Identifikation und Behebung komplexer EMV-Probleme

Elektromagnetische Unverträglichkeiten stellen in automatisierten Fertigungsumgebungen eine wachsende Herausforderung dar. Oft äußern sich EMV-Probleme durch sporadische Ausfälle oder unerklärliche Systemabstürze, die schwer zu lokalisieren sind. Wenn eine EMV-Störung vorliegt, sind häufig sensible Signalleitungen oder Kommunikationsbusse betroffen, was den gesamten Betriebsablauf gefährden kann. Wir verfügen über die notwendige Expertise, um diese störenden Kopplungen aufzuspüren. Durch gezielte Messungen im Zeit- und Frequenzbereich identifizieren wir die Verursacher und schlagen physikalisch fundierte Lösungen vor. Dabei betrachten wir sowohl die leitungsgebundenen als auch die feldgebundenen Aspekte, um eine ganzheitliche Entstörung Ihrer Anlage zu erreichen.

Umgang mit Fehlermeldungen und Störungen der Netzspannung

Eine Fehlermeldung bezüglich einer Netzstörung tritt häufig bei moderner Leistungselektronik auf, wie sie beispielsweise in Solarwechselrichtern oder komplexen Maschinensteuerungen verbaut ist. Eine solche Störung der Netzspannung kann durch transiente Vorgänge oder kurzzeitige Unterbrechungen ausgelöst werden. Wir unterstützen Sie dabei, diese Meldungen korrekt zu interpretieren und die zugrunde liegenden Netzereignisse zu analysieren. Besonders bei der Einspeisung regenerativer Energien ist eine ungestörte Spannungsversorgung essenziell. Wir untersuchen die Qualität der Versorgungsspannung direkt an den betroffenen Komponenten, um festzustellen, ob die Grenzwerte der EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 oder andererrelevanter Normen eingehalten werden. Dies gibt Ihnen die Gewissheit, dass Ihre Elektronik unter optimalen bzw. EMV-verträglichen Bedingungen arbeitet.

Lösungsansätze wenn der Frequenzumrichter den FI auslöst

Ein in Industrie und Gewerbe zunehmend verbreitetes Problem ist die Situation, in der ein Frequenzumrichter den FI auslöst, ohne dass ein tatsächlicher Isolationsfehler vorliegt. Diese Fehlauslösungen von Personenschutzschaltern resultieren meist aus hohen betriebsbedingten Ableitströmen. Wir analysieren das Frequenzspektrum dieser Ströme und bewerten die installierte Schutztechnik. Oftmals ist eine Kombination aus hochfrequenten Strömen und parasitären Kapazitäten die Ursache für das unerwünschte Abschalten. Wir zeigen Ihnen auf, wie Sie durch den Einsatz spezieller Filter oder die Anpassung der Schutzeinrichtungen die Anlagenverfügbarkeit wiederherstellen können. Gerne unterstützen wir Sie dabei, die Sicherheit Ihrer Mitarbeiter mit einem störungsfreien Betrieb in Einklang zu bringen.
